AOTAI ACUT 200 Аппарат воздушно-плазменной резки
cut 200 плазма
Аппараты серии ACUT, производства компании AOTAI, предназначены для высококачественной ручной и автоматической воздушно-плазменной резки различных сталей и сплавов с различным диапазоном толщин. Аппараты отличаются простотой настроек, прочностью, надежностью, длительным сроком эксплуатации.
Производитель: AOTAI Electric Co. LTD
Сфера применения:
Воздушно-плазменная резка и строжка с опционными моделями Spectrum®;

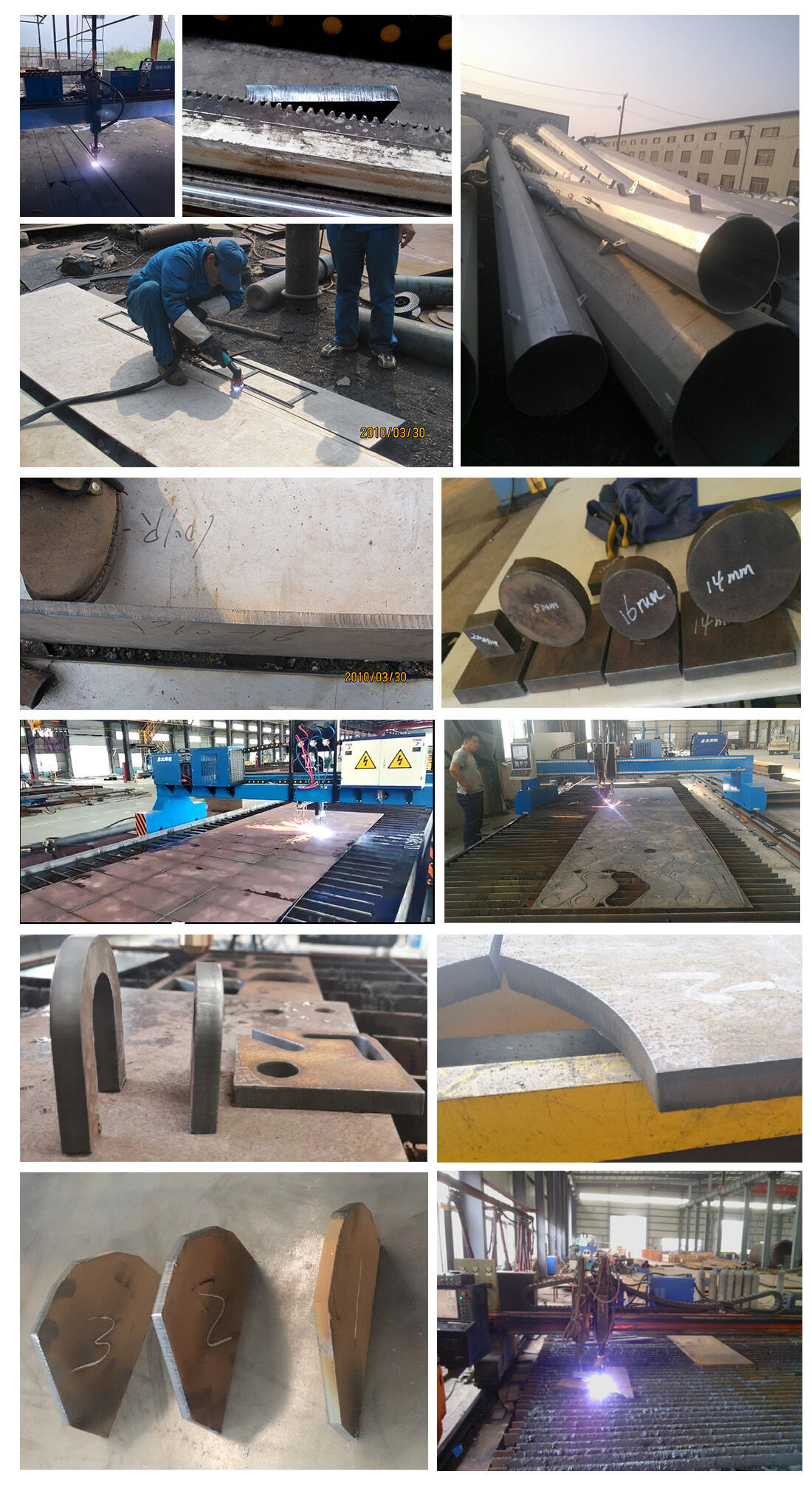

- Аппарат подходит для качественной резки различных металлов на большом диапазоне толщин (вплоть до 55 мм)
- Стабильный процесс резки металла благодаря точному микропроцессорному контролю MCU
- Высокочастотный поджиг и система поддержки пилотной дуги, необходимой при резке решетчатых конструкций
- Выбор 2-х или 4-х тактного режима работы аппарата обеспечивает удобную эксплуатацию при осуществлении, как коротких, так и длинных резов
- Аппарат имеет несколько встроенных систем защиты от перегрева, перегрузки, а также систему защиты плазматрона
- Автоматическая принудительная система охлаждения экономит энергию и продлевает срок службы аппарата
Функции
-
3-фазное питание
-
Бесконтактный высокочастотный пуск (переносимая дуга)
-

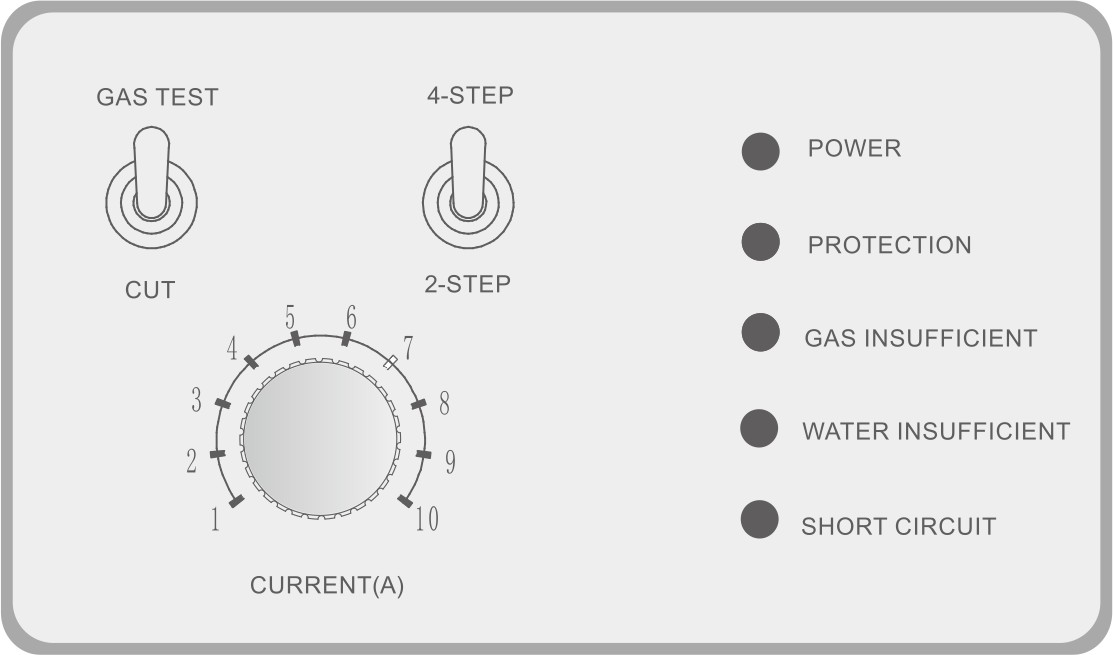

2T/4T режим работы
-
Функция проверки газа
-
Интеллектуальная технология управления вентилятором; Эко дизайн
-
Рабочий цикл (40 ℃): 100%
-
КПД достигает до 89%
-
Резак с водяным охлаждением и воздушно-электрическим интеграционным интерфейсом
-
Интерфейс для ЧПУ
-
Полномостовая технология управления плавным переключением инвертора, двойные модули IGBT, диодные модули с быстрым восстановлением; полипропиленовый фильтрующий конденсатор с длительным сроком службы
-
Текстолит обработан трехслойным лаком; плата привода обработана резиной для защиты
-
Можно выбрать резаки с воздушно-электрическим соединителем и центральным гнездовым соединителем TRAFIMET.
-
Он имеет класс защиты IP21S и изоляцию класса H.
-
Защита от перегрева, перегрузки по току, перенапряжения, недостатка охлаждающей жидкости, недостаточного давления воздуха и короткого замыкания
Техническая спецификация
| ACUT200 | |
| Номинальное входное напряжение/частота (Гц) | 3 фазы, 380В±10%, 50/60Гц |
| Номинальная входная мощность (кВА) | 42.8 |
| Номинальный входной ток (А) | 65 |
| Рабочий цикл (40°C) | 100% при 200А |
| OCV (V) | Специальный ВЧ |
| Метод зажигания дуги | 30-200 |
| Диапазон выходного тока (А) | 350 |
| Максимальная толщина резки (мм) | 55 |
| Толщина чистого реза (мм) | 1-20 |
| Давление воздуха (МПа) | 0.4-0.6 |
| Расход воды (л/мин) | 1.4 |
| Класс защиты | IP21S |
| Класс изоляции | H |
Стандартное оборудование
1 источник питания
1 Подключенный основной кабель L=3м
1 кабель заземления L=3м
1 Редукционный клапан
1 плазменный резак
Характеристики
|
Напряжение сети, В |
3Х380 +/- 20% |
|
Частота сети, Гц |
50/60 |
|
Потребляемая мощность, кВА |
40 |
|
Потребляемый ток, А |
54.7 |
|
Напряжение холостого хода, В |
345 |
|
Диапазон сварочного тока, А |
30-200 |
|
ПВ 60 % при 40 градусах Цельсия, А |
100 |
|
Класс изоляции |
Н |
|
Вес, кг |
58 |
|
Габариты, мм |
615×380×546 |
|
|
|
|
Давление воздуха, MPa |
0.4-0.55 |
|
Расход воздуха, л/мин |
380 |
|
Макс. толщина резки стали, мм |
55 |
|
Макс. толщина резки нержавеющей стали, мм |
1-25 |
|
Охлаждение горелки |
жидкостное |
Комплектация
- Источник питания
- Сетевой кабель 4м
- Кабель массы 4м
- Редуктор-осушитель
- Плазматрон с кабелем
инструкция
